CM 5 ファン　冷却性能比較 その２

Compute Module 5 (CM5) 冷却の仕様を追加し、冷却性能を比較してみました。
今回③の２つのファンを併用しています。

①BOXに付属しているファン 　　
　CM5-FAN-4010-5V  40mm角 厚さ10mm　
②プロセッサに接触させるヒートシンク付きファン　
　CM5-FAN-3007-5V  30mm角  厚さ7mm

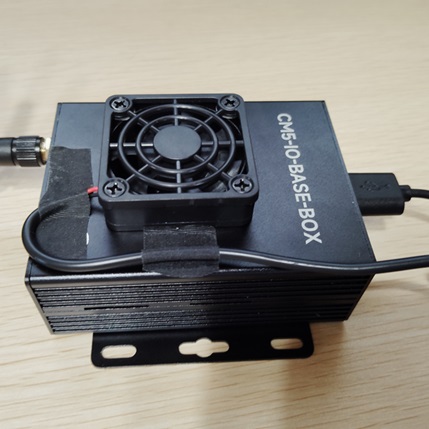

③ケース外側へ40mm角ファン追加＋内部は②のファン搭載
　外側ファンはUSBコネクタから給電しています。

①                            ②

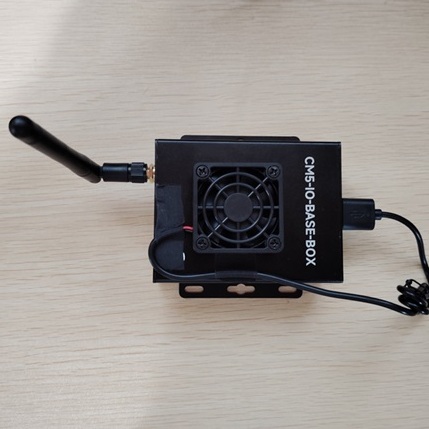

③２つのファン併用


以前の測定結果（周囲温度 33℃）
①CPU表面　61.5℃　ファン　5500rpm    周囲温度から28℃上昇
②CPU表面　55℃　　ファン　5500rpm　周囲温度から22℃上昇

今回の測定結果（周囲温度29.6℃）
③CPU表面　44℃　　外側ファン  6000rpm  内側ファン 0rpm  周囲温度から15℃上昇

2つのファン併用では外側ファンが6000rpm固定で、BOX内部に空気を
送り込んでいますが、内側ファンが回転しなくても、ヒートシンクの冷却を
行っているので、冷却効果が十分にあることがわかりました。

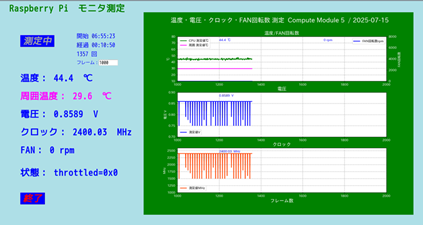

③の測定波形
