CM 5 ファン　冷却性能比較

Compute Module 5 (CM5) のファンを２種類用意し、冷却性能を比較してみました。

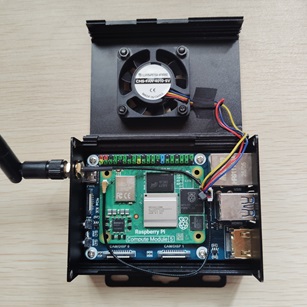

①BOXに付属しているファン 　　
　CM5-FAN-4010-5V  40mm角  厚さ10mm
②プロセッサに接触させるヒートシンク付きファン　
　CM5-FAN-3007-5V  30mm角  厚さ7mm

ファン制御の設定は変更なし。
①                            ②

測定結果（周囲温度 33℃）
①CPU表面　61.5℃　ファン　5500rpm
②CPU表面　55℃　　ファン　5500rpm

CPUに接している②のほうが６℃程、温度が低くなりました。
①ではCPU表面の冷却面積が広くはないので、小型のヒートシンクを
追加すれば、もう少し温度が下がるかもしれません。

また①と②の併用はできません。ファンの厚みで干渉するためです。
①のファンをケースの外側に固定すれば、併用は可能ですがファンコネクタの信号は
２つのファンへ接続できませんのでケース外側のファンはUSB等から5Vを供給する
必要があります。2つのファン併用での冷却性能も後日測定したいと思います。

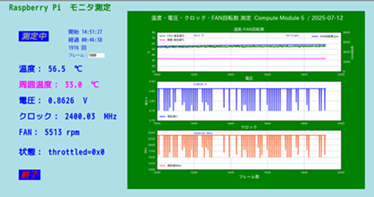

②の測定波形
