CM 5 ファン制御

Compute Module 5 (CM5) のファン制御を確認してみました。

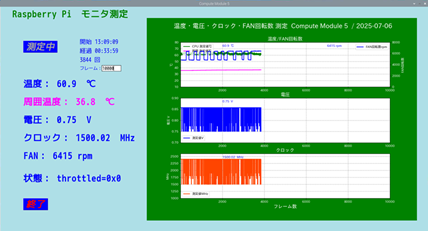

下記は、CM 5の温度、電圧、クロックとファン回転数をmatplotlib でpythonで無限ループで
測定し、グラフ化した定常状態です。
今回から周囲温度をおんどとりTR-73Uにて測定し、その値も追加しました。
WaveshareのCM5-IO-BASEA とBOX とそれに付属しているファンです。


FAN制御の設定(config.txt のdtparam)は、
　temp0  45℃　回転数 175
　temp1  50℃　回転数 200
　temp2  60℃　回転数 220
　temp3  65℃　回転数 255　（=最高回転数）

temp3の判断基準65℃超えでファン回転数6400rpmとなり、この状態ではラズパイの温度が低下し,
temp2の判断基準60℃では4800rpmに低下します。この回転数では温度上昇しています。
周囲温度との差は25℃程度の上昇となります。
CM5のSoCコア内部温度の定格は-25℃～85℃ですが、wifiモデルでは75℃以下に抑えることを
推奨していますので、周囲温度が35℃にて60℃～65℃程度で運用します。
もし周囲温度が10℃上昇するとコアの温度も10℃上昇します。

python実行中は電圧が0.85V、クロックは2.4GHzとなっています。
時々、コア電圧とクロックが低下していますが、これはtime.sleep関数を使用していると
こうなりました。プロセッサが休止しているためだと思われます。
ちなみに、pythonのコードを実行していないときのアイドリング状態での電圧は、0.75V
クロックは、1.5GHzとなっています。
