Raspberry Pi 5
Pi5 gpiozero 割り込み処理 動作確認
Raspberry Pi 5 や CM5では、GPIOを制御するための Rpi.GPIOやpigpioは
使用できませんので、gpiozero を利用して、押しボタン操作による
割り込み処理等を確認みました。

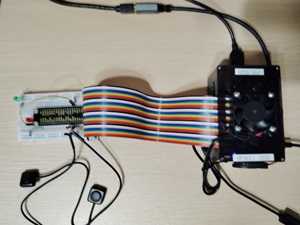

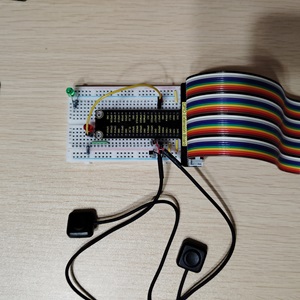

GPIO40ピンをフラットケーブルにて外側に出し、変換基板とブレッドボードにて
モメンタリの押しボタン２個とGPIO出力のループバックにて３入力を割り込み処理
させています。
①SW0 :GPIO17 <---- GPIO27 出力
②SW1 :GPIO18 <---- 押しボタン
③SW2 :GPIO23 <---- 押しボタン
from gpiozero import Button,LED
SW0 = Button(17,pull_up=True,bounce_time=0.0001)
SW0.when_pressed = pressed0
SW0.when_released = released0
SW1,SW2も同様に定義して、関数を実行させると
３つの入力を同時に操作しても、それぞれの関数を
実行することができました。
