CM5 外部アンテナ比較
CM5を外部アンテナ使用で運用していますが、
Amazonでアンテナを購入し電波強度を純正アンテナと比較してみました。
9dBiのゲインがあると記載されています。
写真左 純正 写真右 Amazon購入
wavemonによる測定結果
①Amazon購入品
link quality 94% singal level -43dBm
２階にてラズパイを使用していますが、１階にWiFiルーターがありますので
購入したアンテナはケーブルが長いので、CM5から離して１階の方へ向けて設置しました。

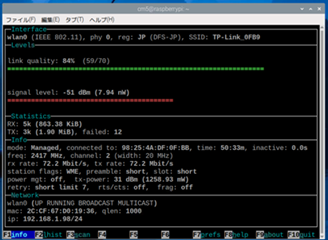

②純正アンテナ
link quality 84% singal level -51dBm
CM5の設置場所は①と同じですので、アンテナもその場所です。
アンテナの向きは１階の方には向いていません。

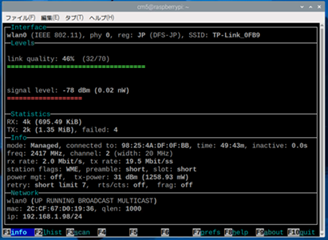

③アンテナなし(外した状態)
link quality 46% singal level -78dBm
いずれも2.4GHz帯です。アンテナの設置の方法の影響もあると思いますが、
①の結果が良好です。
一般的にRSSI値が０に近づくほど通信品質が良いことを意味します。
（マイナス値の表示なので、-40dBmのほうが-80dBmより信号が強い)
通信品質が良好といわれるのは、-65dBm以上、-80dBm以下では弱いと言われます。
①は最良と言われる-30dBmに近いほうです。②よりも電波強度が8dBmほど大きいです。
②も悪くはないです。
